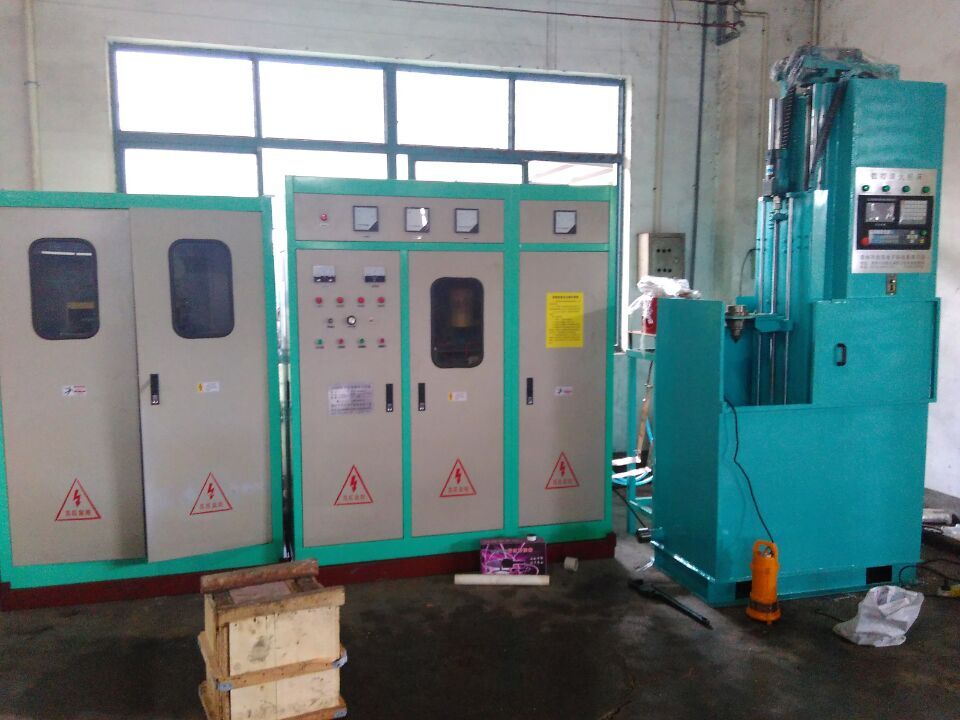

當前位置：CH-30/50/100KW電子管高頻加熱設備/電子管淬火成套設備
咨詢熱線：13706118721
電子管高頻概述和用途：本系列產品高頻感應加熱設備是由大功率的自激式電子管振蕩器所組成。它在熱處理生產中已得到廣泛應用，主要用于金屬構件表面熱處理，如淬火、退火、回火、釬頭焊接、鋸片焊接、電機轉子焊接、鎢桿退火，拉制單晶等。該設備加熱時間短，生產效率高，質量好，工藝容易控制，便于流水作業和實現生產自動化。
產品說明：電子管高頻機采用“三相交流調壓——三相高壓硅整流——真空管振蕩——負載”一體化設計，元器件采用玻璃振蕩管、水冷式電容作為槽路電容，在高頻率甚至超高頻率、大功率及可靠性穩定性方面有著明顯的優勢，其缺點是耗能大、體積大，屬高壓設備，所以在很多領域已被固態感應加熱電源所代替，但由于它的優勢，至今還存在著不可替代的市場地位。
◎電子管高頻機調壓觸發系統采用鎖相環及數字觸發電路模塊封裝，可靠性高，三相平衡度大于99%。
◎電子管高頻機主回路采用高等級晶閘管模塊組件，不通水，體積小。
◎電子管燈絲供電采用磁飽和恒壓器，燈絲電壓穩定性能好,電壓誤差≤1%，體積小，重量輕。
◎電子管燈絲、柵極均采用風冷卻。
◎隔直流電容采用國內耐壓性能和穩定性極高的薄膜電容。
◎電子管高頻機槽路電容高頻采用大功率耐高壓水冷卻電容，可靠性高，使用壽命長。
◎保護系統采用水壓、門開關、過流保護，操作系統采用本機手動、本機自動，引出遙控手動、引出遙控自動，數字式時間控制加熱。
◎整機設有防輻射保護。
CH電子管超高頻電源系列
型號規格 | 振 蕩 功 率 （KW） | 振 蕩 頻 率 （KHz） | 淬火深度 (mm) | 變壓器容量(KVA) | 外 型 尺 寸 長×寬×高(mm) |
CHGP-5 | 5 | 400-1200 | 1-1.5 | 10KVA | 700*600*500 |
CHGP-10 | 10 | 350-700 | 1-1.5 | 20KVA | 1000×800×1600 |
CHGP-15 | 15 | 300-450 | 1-1.5 | 30KVA | 1000×800×1600 |
CHGP-30 | 30 | 200-300 | 1-1.5 | 50KVA | 1100×900×1600 |
CHGP-60 | 60 | 200-300 | 1-2 | 100KVA | 2240×940×1900 |
CHGP-100 | 100 | 200-250 | 1-2 | 180KVA | 2240×940×1900 |
CHGP-200 | 200 | 200-300 | 1-2 | 315KVA | 2800*1400*200 |
